在土壤修復(fù)過程中，短頭回轉(zhuǎn)窯的應(yīng)用也是非常廣泛的。但由于操作不當(dāng)或者人員疏忽就有可能導(dǎo)致回轉(zhuǎn)窯結(jié)球。接下來鄭州德森環(huán)境土壤修復(fù)設(shè)備廠家為大家詳細(xì)介紹一下回轉(zhuǎn)窯結(jié)球的主要形成原因、預(yù)防措施以及處理方法。

    窯內(nèi)結(jié)球主要形成原因有：生料成分波動，液相量過多；加料不穩(wěn)定，導(dǎo)致窯尾、分解爐溫度時高時低，難以控制；設(shè)備故障率高，停機(jī)較為頻繁；原、燃材料中，硫、氯、堿等有害成分含量較高；煤粉質(zhì)量波動大，均化效果差；窯灰摻入不均勻；操作人員疏忽，溫度控制不當(dāng)車等。

    預(yù)防措施：第一，可選擇合適的配料方案，穩(wěn)定生料成分。一般采用高石灰飽和系數(shù)、高硅率的生料不易發(fā)生結(jié)球現(xiàn)象，且熟料質(zhì)量比較好，但是這種料較耐火，對操作要求較高。若低石灰飽和系數(shù)和低鋁率的生料，它的燒結(jié)范圍比較窄，而液相量偏多，結(jié)粒粗大，稍有不慎就會導(dǎo)致結(jié)球。第二，盡量選用含有害成分物質(zhì)較低的原燃材料，特別是煤；要加強(qiáng)燃煤的均化，并在能夠滿足生產(chǎn)要求的同時盡可能的降低煤粉細(xì)度；煅燒過程中要加強(qiáng)風(fēng)與煤混合，盡量避免煤粉過粗而引起的不完全燃燒。

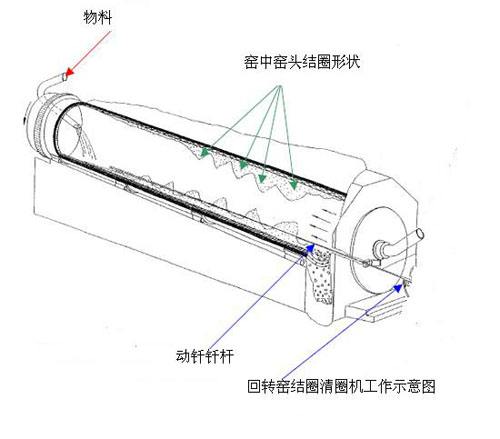

    處理措施：若窯內(nèi)已經(jīng)形成料球，應(yīng)對成球的原因進(jìn)行全方位分析，取樣化驗，且要分別對球核、球殼進(jìn)行化學(xué)全分析，找準(zhǔn)原因，對癥下藥。如料球比較小，操作上應(yīng)適當(dāng)增加窯內(nèi)通風(fēng)，使火焰順暢，但必須注意窯尾溫度的控制，使其不要過高；可略微減少窯頭用煤，但必須保證煤粉的完全燃燒，并適當(dāng)減少喂料量，稍降低窯速，讓窯內(nèi)的料球滾入燒成帶；等料球到燒成帶后，再降低一些窯速，用大火在短時間內(nèi)將其燒垮或燒小，以免進(jìn)入冷卻機(jī)發(fā)生堵塞或砸壞篦板，但此時應(yīng)特別注意窯皮的情況。

    德森環(huán)境科技有限公司是一家以環(huán)境工程應(yīng)用技術(shù)研發(fā)為核心、設(shè)備加工制造為輔助的高科技環(huán)保企業(yè)；公司被河南省科技廳認(rèn)定為科技型中小企業(yè)。

    公司業(yè)務(wù)覆蓋: 以工業(yè)尾渣、礦山尾礦、河道淤泥等為原料生產(chǎn)輕骨料建筑陶粒系統(tǒng)解決方案；新型自保溫建筑陶粒砌塊磚系統(tǒng)解決方案；建筑渣土原位破碎處理系統(tǒng)解決方案；油氣污染土壤改良治理系統(tǒng)解決方案。
