標準：GB/T 17431.1—2010對粉煤灰陶粒和陶砂作了系列規(guī)定。

以工業(yè)廢料粉煤灰為主要原料，加入一定量膠結料和水，經加工成球、陶粒設備燒結機燒結而成的，其粒徑為5mm以上的輕粗骨料稱為燒結粉煤灰陶粒；料徑小于5mm的輕細骨料稱為粉煤灰陶砂 。

粉煤灰陶粒和陶砂適用于結構保溫、結構用的輕骨料混凝土，也可用于保溫用的輕骨料混凝土。

粉煤灰陶粒和陶砂的技術要求 如下：

（1）粉煤灰陶粒

①粉煤灰陶粒分為三粒級：5～10mm；10～15mm；15～20mm。

②粉煤灰陶粒單一和混合級配應符合表1的規(guī)定。而且混合級配的空隙率應不大于47%。

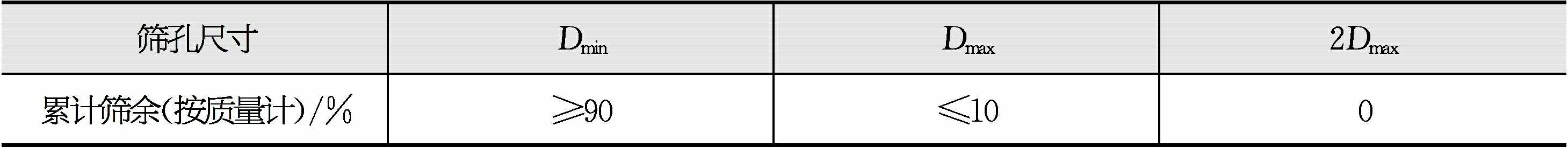

表1　粉煤灰陶粒單一和混合級配

③粉煤灰陶粒的松散容重等級應按表10-2劃分，其實際松散容重的變異系數(shù)應不大于0.05。

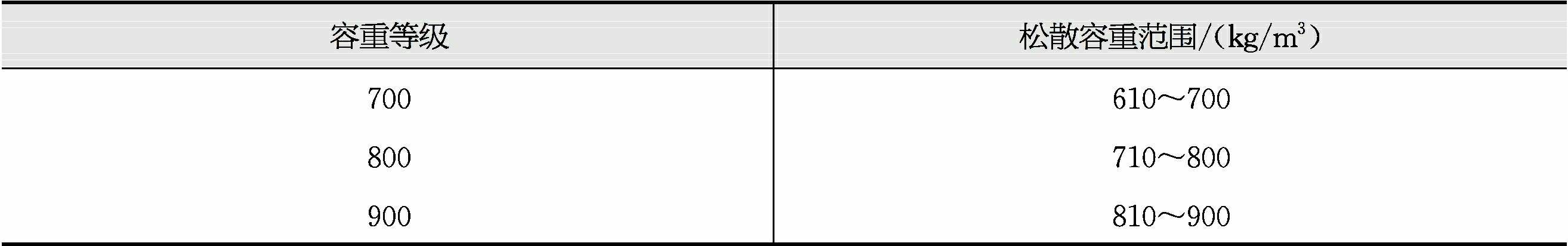

表2　粉煤灰陶粒的松散容重等級

④粉煤灰陶粒筒壓強度與容重等級的關系應符合表3的規(guī)定。

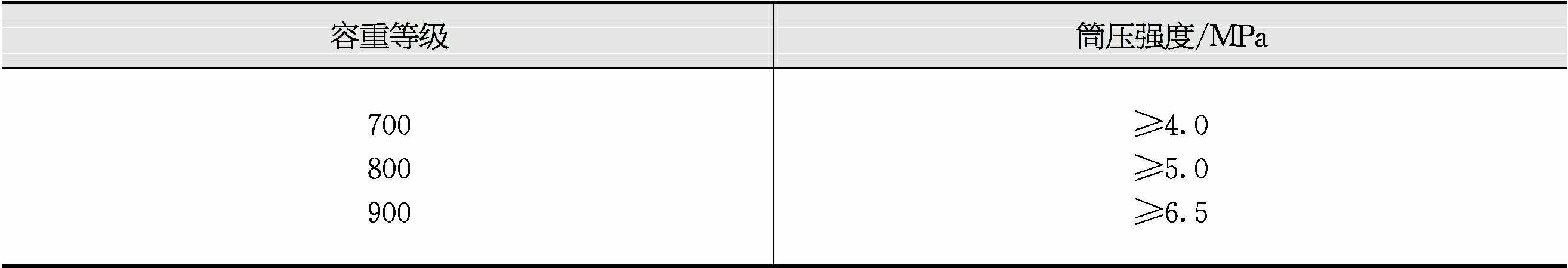

表3　粉煤灰陶粒筒壓強度與容重等級

⑤粉煤灰陶粒的吸水率不應大于22%，軟化系數(shù)不應小于0.80。

⑥粉煤灰陶粒的抗凍性，經15次凍融循環(huán)后的質量損失不應大于5%；也可用硫酸鈉溶液法測定其堅固性，經5次試驗后的質量損失不應大于5%。

⑦粉煤灰陶粒的安定性，用煮沸法檢驗時，其質量損失不應大于2%。

⑧粉煤灰陶粒的燒失量不應大于4%。

⑨粉煤灰陶粒中有害物質應符合表4的規(guī)定。

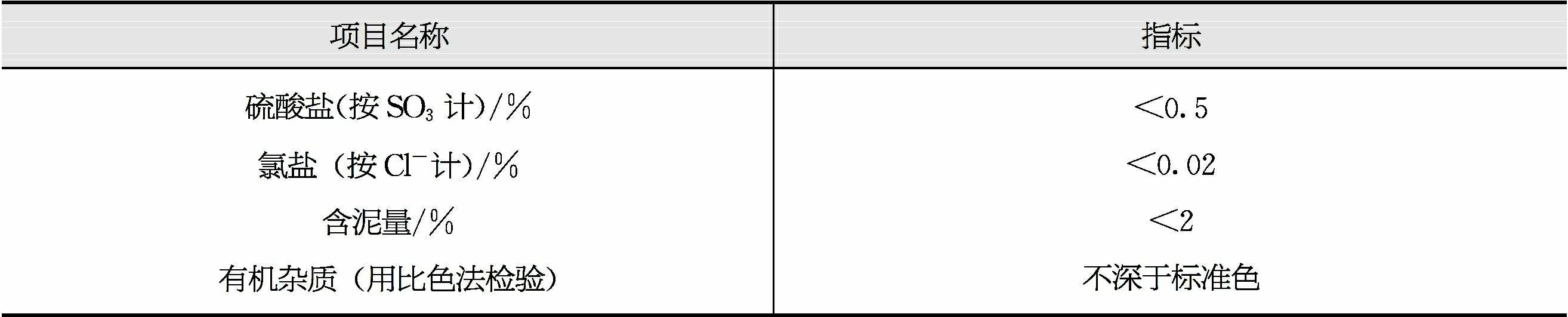

表4　粉煤灰陶粒中有害物質含量

⑩ 除滿足上述各項技術要求外，粉煤灰陶粒同時達到下列3項指標者為特級品：

a. 篩孔尺寸為1/2Dmax的累計篩余（按質量分數(shù)計）應在30%～70%范圍內；

b. 容重等級小于800級；

c.相應的筒壓強度提高一級，且其變異系數(shù)不大于0.13。

（2）粉煤灰陶砂

①陶砂的顆粒級配應符合表5的規(guī)定，其細度模數(shù)不應大于3.7。

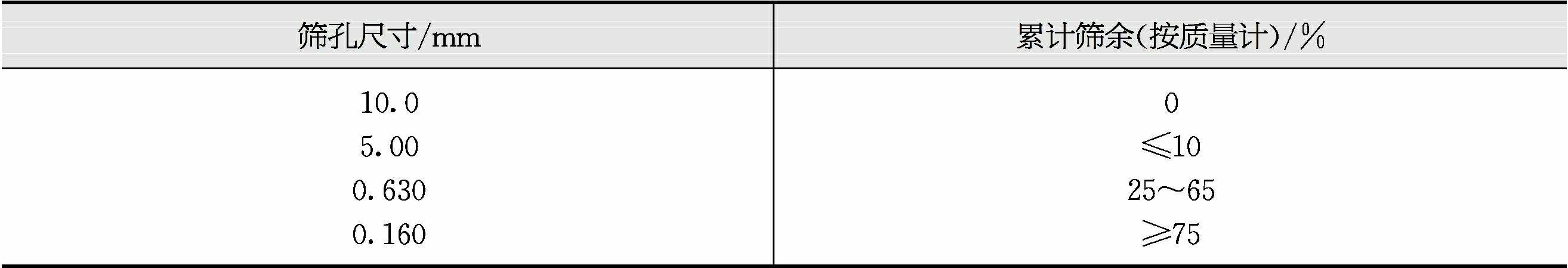

表5　陶砂的顆粒級配

②陶砂的松散容重應滿足表6的要求。

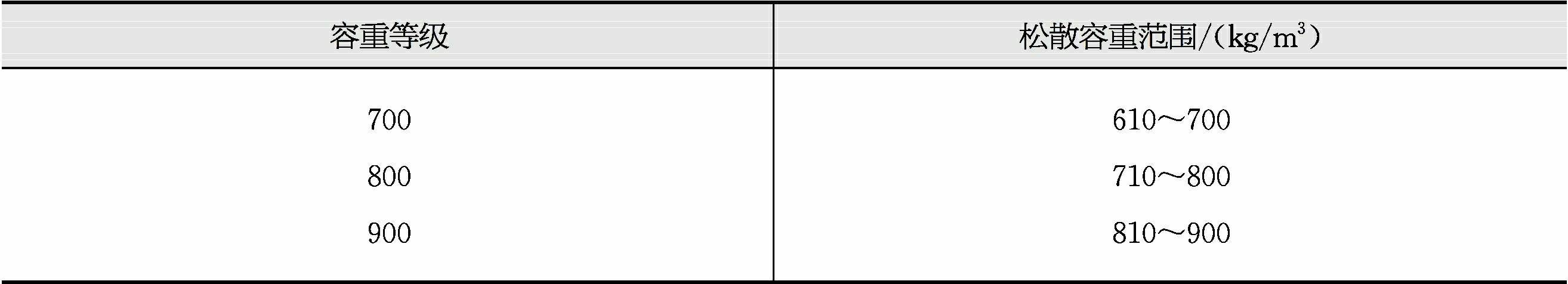

表6　陶砂的松散容重

③陶砂的燒失量不應大于5%。

④陶砂中硫酸鹽（按三氧化硫百分含量計）的含量不應大于0.5%。
