隨著我國社會經濟的快速發展、城市化進程的加快以及人民生活水平的迅速提高，城市生產與生活過程中產生的垃圾廢物也隨之迅速增加，生活垃圾占用土地，污染環境的狀況以及對人們健康的影響也越加明顯。城市生活垃圾的大量增加，使垃圾處理越來越困難，由此而來的環境污染等問題逐漸引起社會各界的廣泛關注?，F(xiàn)有的固廢處理方式為填埋，但是隨著時間的推移和雨水的淋濾，固化物中的包裹體可能逐步脫穩，污染物質將隨雨水進入周圍土壤，造成土壤、地表水和地下水污染。

　　有鑒于此，本實用新型旨在提出一種環保型固廢處理器，以解決現有的垃圾直接填埋或焚燒嚴重污染水、土及環境的問題。

　　1、環保型固廢處理器的技術方案是這樣實現的：

　　一種環保型固廢處理器，包括預處理裝置及回收裝置；

　　所述預處理裝置包括廢棄物收集箱(3)、設置在所述廢棄物收集箱(3)下方的液體收集箱(4)及設置在所述廢棄物收集箱(3)與所述液體收集箱(4)之間的濾水板(9)，所述濾水板(9)上均布有濾水孔，所述廢棄物收集箱(3)頂端設有防臭頂蓋(1)；

　　所述回收裝置包括外回收防塵箱( 25)、攪碎填壓內箱(11 )、填壓板(14)、位于所述攪碎填壓內箱(11 )上方的攪碎裝置(17 )、使所述攪碎裝置(17 )旋轉的旋轉電機(22)及使所述攪碎裝置( 17 )旋入或旋出所述攪碎填壓內箱( 11 )的升降電機( 23 )，所述攪碎填壓內箱(11 )、填壓板(14)、攪碎裝置(17)、旋轉電機(22)及升降電機(23)均設置在所述外回收防塵箱( 25 )內，所述攪碎裝置(17 )貫穿所述填壓板(14 )的中部，所述攪碎裝置(17 )頂端與所述旋轉電機( 22 )輸出軸相連，所述旋轉電機( 22 )與所述升降電機( 23 )相連，所述升降電機(23)固設在所述外回收防塵箱(25)內壁上；

　　所述廢棄物收集箱( 3 )底端側壁上連有固廢排出管( 19 )，所述固廢排出管( 19 )與所述廢棄物收集箱( 3 )底端側壁連接處設有開關閥( 20 )，所述固廢排出管(19 )的出口與所述攪碎填壓內箱(11)入口相連；

　　所述液體收集箱( 4 )底端側壁設有排液口( 5 )，所述液體收集箱( 4 )底端設有排渣口( 6 )；所述廢棄物收集箱( 3 )內設有便于將固廢排出的排出機構，所述固廢排出管(19 )內設有物料傳送機構(24)。

　　優選的，所述排出機構包括擠壓板( 7 )及驅動擠壓板( 7 )左右移動的驅動電機(71)。

　　優選的，所述排出機構為垃圾網( 2 )，所述垃圾網( 2 )一端固定在所述固廢排出管(19)與所述廢棄物收集箱(3)底端側壁連接處，所述垃圾網(2)另一端通過卷軸(21 )固定在所述廢棄物收集箱(3)的頂端。

　　進一步的，所述物料傳送機構(24)為傳送帶。所述防臭頂蓋(1)中部設有能夠打開的副蓋(16)。所述副蓋(16)與所述防臭頂蓋(1)鉸接。所述防臭頂蓋(1)上設有手柄(15)。所述開關閥(20)為一能夠沿豎直方向上下運動的滑板。所述旋轉電機(22)及升降電機(23)均由第二控制器控制控制。所述第二控制器控制為PLC控制器。所述攪碎填壓內箱(11)的底壁(12)為耐磨底壁。

　　2、新型所述的環保型固廢處理器具有以下優勢：

　　本實用新型所述的環保型固廢處理器能夠對垃圾進行預處理，將廢液濾出后集中處理，并將廢棄物進行攪碎和填壓，有利于將廢棄物回收再利用，能夠減少生活垃圾的存放空間；排出機構與物料傳送機構的設置能夠快速將固廢物排入攪碎填壓內箱中。

　　3、環保型固廢處理器附圖說明

　　構成本實用新型的一部分的附圖用來提供對本實用新型的進一步理解，本實用新型的示意性實施例及其說明用于解釋本實用新型，并不構成對本實用新型的不當限定。

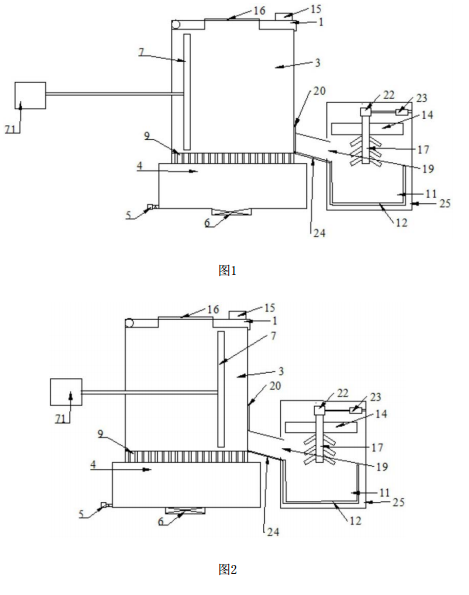

　　圖1為本實用新型實施例所述的環保型固廢處理器的一種結構示意圖；

　　圖2為將圖1提供的環保型固廢處理器中的開關閥打開的結構示意圖；

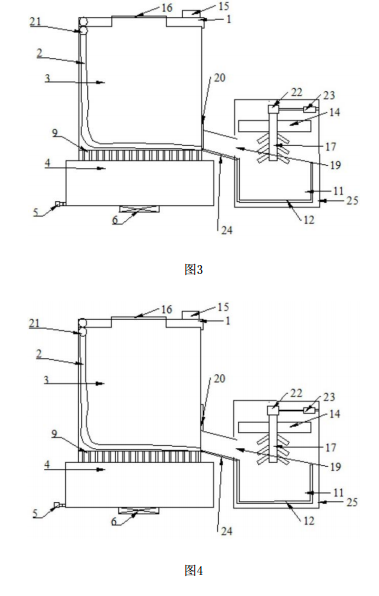

　　圖3為本實用新型實施例所述的環保型固廢處理器的另一種結構示意圖；

　　圖4為將圖3提供的環保型固廢處理器中的開關閥打開的結構示意圖。

　　附圖標記說明：

　　1-防臭頂蓋；2-垃圾網；3-廢棄物收集箱；4-液體收集箱；5-排液口；6-排渣口；7-擠壓板；71-驅動電機；11-攪碎填壓內箱；12-底壁；14-填壓板；15-手柄；16-副蓋；17-攪碎裝置；19-固廢排出管；20-開關閥；21-卷軸；22-旋轉電機；23-升降電機；24-物料傳送機構；25-外回收防塵箱。
